一、静止型无功发生器(SVG)产品概述

  静止式无功发生器(SVG)由检测模块、控制运算模块及补偿输出模块组成。采用可关断静止型电子器件(IGBT)组成自换相桥式电路,经过电抗器并联在电网上,适当地调节输出电压的幅值和相位。迅速吸收或者发出所需的无功功率,实现快速动态调节无功的目的。

二、产品功能特点

  ■.补偿效率高:功率因数达到0.99;.

  ■.抑制谐波:动态抑制特定次(3,5,7,11次)电流谐波,当有源滤波器使用;

  ■.能防闪变:可以瞬间提供一定有功功率,补偿电网电压跌落和闪变;

  ■.无人值守:自动化程度高,不需要人员操作;

  ■.人机界面:中文图形液晶显示,人机界面清晰友好;

  ■.快速响应:响应时间为10ms。

  ■.高可靠性:过电流、过电压、欠电压、IGBT死区保护以及IGBT综合保护等多种保护功能;

  ■.方便扩容:可多台SVG并柜并联运行;

  ■.操作简单:人机对话功能

  ■.结构简单:模块化安装结构

  ■.高性价比:可以与普通的电容器补偿进行混合补偿,范围更广,性价比更高。

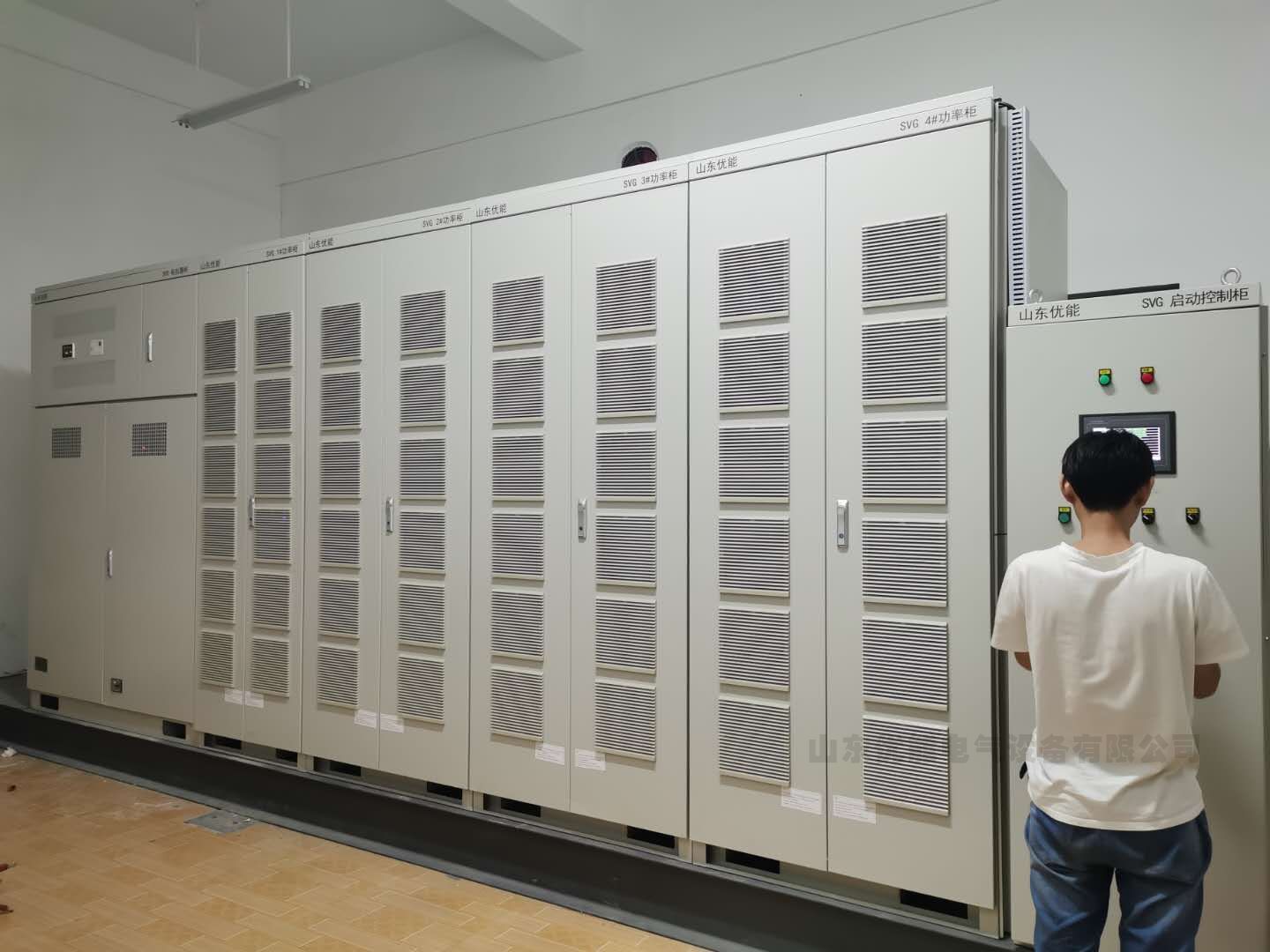

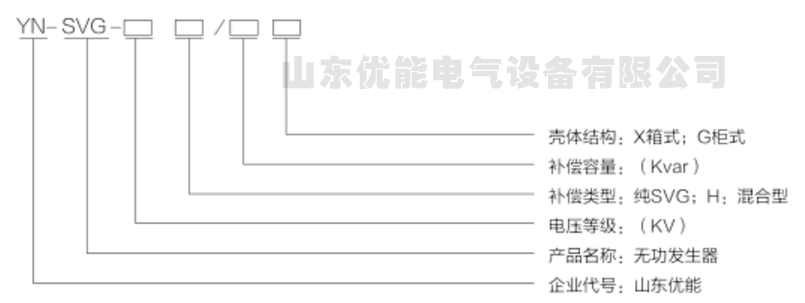

三、型号说明


五、相较于传统的电容器补偿装置相比,SVG主要功能对比如下。

对比项目

传统LC回路

YN系列STATCOM

稳定性

由LC组成补偿回路,容易同系统发生谐振

没有谐振,并能抑制部分谐波

寿命

实际使用寿命通常不超过3年,经常出现1年一换或者3月一换,甚至投切上即跳闸的现象

寿命可达15年

快速响应时间

由于为有级投切,所以没有快速响应时间

小于100us

响应时间

20ms以上

小于5 ms

运行范围

-般为0~1,(TCR可达-1~1),切换时间较慢

连续任意调节

容量稳定性

电容器容量一般每年下降,建议运行时间不超过4年;

容量稳定,长期使用

调节平滑性

有级调节,一般切换容量为20-60kvar

功率因数稳定在0.98以上

谐波含量

较大

没有谐波,并能抑制一定的谐波.

稳定电压

过补或者欠补或造成系统电压的过压或者欠压

不存在过补和欠补现象

容量充足性

在系统电压较低的时候,也是系统最需要无功补偿的候,但此时由于系统电压较低,LC补偿回路补偿容量 会下降,难以给予足够的补偿容量。

可以完全实现额定的补偿容量.


六、选型



额定电压(KV)

额定容量

(Kvar)

参考外形尺寸(W*D*H)



YNSVG-10/1.0Mvar

10

±1.0Mvar

2000*1400*2400

一、成套包含:

1、控制柜

2、启动柜

3、功率柜

二、铁芯电抗器

三、尺寸供参考

YNSVG-10/1.5Mvar

±1. 5Mvar

5000*1100*2400

YNSVG-10/2.0Mvar

±2.0Mvar

YNSVG-10/2.5Mvar

±2.5Mvar

YNSVG-10/3.0Mvar

±3.0Mvar

YNSVG-10/4.0Mvar

±4.0Mvar

5500*1100*2400

YNSVG-10/5.0Mvar

±5.0Mvar

YNSVG-10/6.0Mvar

±6.0Mvar

6000*1100*2400

一、成套包含:

1、控制柜

2、启动柜

3、功率柜

二、空芯电抗器

三、尺寸供参考

YNSVG-10/7.0Mvar

±7.0Mvar

YNSVG-10/8.0Mvar

±8.0Mvar

7200*1100*2400

YNSVG-10/9.0Mvar

±9.0Mvar

YNSVG-10/10.0Mvar

±10.0Mvar
