低压无源滤波补偿装置

  一、概述

  谐波电流超过标准允许值时,或者电气设备受到干扰时,应采取必要的措施,例如提高谐波源设备的电压等级,对谐波源设

  备集中供电,改变其供电时间等,但是上述措施不能保证完全有效,同时还要付出相应的改造费用。

  由我公司研究开发的低压电网滤波补偿装置适用于1000V以下的系统,能有效的滤除5次、7次、11次、13、次等次数谐

  波,适用于一切工业及民用用户,具有设计合理,滤波效果好、保护齐全、工作稳定可靠等特点。

  二、工作条件

  1、海拔高度:≤2000m;

  2、环境温度:-25℃~+45℃;

  3、相对湿度:≤90%.(20℃);

  4、安装地点应无腐蚀性和破坏绝缘的有害气体及蒸汽存在,应无爆炸性或导电性尘埃、无较强的振动与冲击,无严重的霉菌存在。

  三、型号及说明

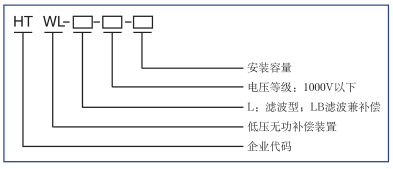

  四、主要技术参数

  1、额定电压:1000V以下;

  2、额定频率:50或60Hz;

  3、每柜回路数:3(常用)、4、5、6;

  4、滤除谐波次数:3次、5次、7次、11次、13次等;

  5、无触点开关、复合开关和投切电容器专用接触器三种投切开关可选;

  6、功率因数可达到0.92~0.99;

  7、保护配置齐全,具有抑制大气和操作过电压的保护、熔断器保护、过流保护、过电压保护、欠电压保护等;

  8、谐波含有率达到GB/T14549—93国家标准以下,提供合格电源;

  9、安装地点:室内。

  五、原理分析

  谐波滤波器是由电容器串联滤波电抗阻器组合而成的。即在基波频率为50Hz是产生电容性无功功率,满足提高功率因数的要

  求,而滤波电抗器的电感量则被选定与滤波器的谐波频率时造成的串联共振,使电容器在谐波频率时250Hz、350Hz、550Hz形

  成非常低的阻抗,从而能吸收大部分的谐波电流,改善系统的电压畸变率。

  六、订货须知

  1、电力系统图;

  2、谐波测试考核点(PCC)点;

  3、PCC点母线的最大、最小短路容量;

  4、主变的容量、额定一次、二次电压及阻抗电压百分比;

  5、主变至各负荷的连线类型及长度(计算线路阻抗用);

  6、若原来有电容器补偿则需提供:安装位置、容量、额定电压、接法、电抗率等;

  7、PCC点协议用电量挤占供电系统安装容量比例(若直接提供允许诸如PCC点谐波电流限值);

  8、背景谐波(也可由我方到现场测试);

  9、谐波电流发生量:如果项目已投产,可由我公司派人至现场直接测试;如果未投产,可提供所有产生谐波电流设备的详细

  参数,如整流脉动数,功率整流类型,是可控硅整流或是二极管整流等,也可以由设备厂直接提供谐波电流发生量;

  10、无功需求或提供每月的功率平均值、无功功率平均值及要求补偿后的率功因数;

  11、选型时优先考虑需方提供的数据、并可根据实际情况进行优化,如有特殊要求,可由供需双方另行商定。

  七、型号及尺寸参考低压补偿柜或根据用户定制
