放电线圈(FEDG8)

放电线圈
发布者:山东优能电气设备有限公司   发布时间:2018-03-23


  1.产品介绍

  本型放电线圈为环氧树脂真空浇注单相户内半封闭型结构,适用于额定频率50Hz,额定电压10kV及以下的电力系统中,与高压并联电容器组并联连接,当电容器组与系统断开后,能在5s内将电容器组上的剩余电压降至安全电压。

  在正常运行中,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到断电保护作用。

  FDEG8-□-□系列户内、干式放电线圈带保护绕组(星形/三角/开口三角连续)技术参数

产品型号

次端电 压(V)

二次端电   压(V)

乘除绕

组电压

(V)

二次准确等级及输出   容量VA)

乘除电

压绕组

容量

(VA)

并联电容 器组容量 (Mvar)

0.2

0.5

1

FDEG8-6.3/V3-1. 7-1

6.3/V3

100

100/3

30

50

100

100

1.7

FDEG8-6.3/V3-2.5-1

6.3/V3

100

100/3

30

50

100

100

2.5

FDEG8-6.3/V3-3.4-1

6.3/V3

100

100/3

30

50

100

100

3.4

FDEG8-6.6/V3-1.7-1

6.6/V3

100

100/3

30

50

100

100

1.7

FDEG8-6.6/V3-2.5-1

6.6/V3

100

100/3

30

50

100

100

2.5

FDEG8-6.6/V3-3.4-1

6.6/V3

100

100/3

30

50

100

100

3.4

FDEG8-10/V3-1.7-1

10/V3

100

100/3

30

50

100

100

1.7

FDEG8-10/V3-2.5-1

10/V3

100

100/3

30

50

100

100

2.5

FDEG8-10/V3-3.4-1

10/V3

100

100/3

30

50

100

100

3.4

FDEG8-11/V3-1.7-1

11/V3

100

100/3

30

50

100

100

1.7

FDEG8-11/V3-2.5-1

11/V3

100

100/3

30

50

100

100

2.5

FDEG8-11/V3-3.4-1

11/V3

100

100/3

30

50

100

100

3.4



  2.选型说明

  3.使用环境条件

  ■.安装位置:户内和户外,环境温度:-25℃~+45℃;

  ■.海拔高度:不超过1000m;

  ■.抗震水平:地震烈度8度作用下不损坏(安装场所无剧烈的机械震动);

  ■.安装地点:无有害气体,蒸汽及无导电性或爆炸性尘埃;

  ■.相对湿度:月平均相对湿度不超过90%,日平均不超过95%;

  ■.最大风速:35m/s.。

  4.技术参数

序号

系统额定电压(kV)

6〜10

1

额定一次电压(kV)

6.6/3、7.2/3、11/3、12/3、6/3+6/3等

2

额定二次电压(kV)

100、100/3、100+100/   3

3

额定负荷(VA)/准确级

50/0.5、100/1、100/3P

4

配套电容器容量(Mvar)

0.53.4

5

放电性能

在额定电压下,当电容器组断电后5秒内,其端子间的残余电压降压至50V及以下

6

绝缘水平(kV)

12/42/75

7

局部放电(pC)

干式在20,油浸式在5

8

匝间耐受电压

在3倍额定频率,2. 15倍额定电压,历时40s

9

绕组温升(K)

<50

10

额定频率

50Hz

11

相数

单相

12

接线方式

减极性

  5.结构特点

  ■.6kV~10kV干式放电线圈;

  ■.产品采用优质绝缘介质及先进真空浇注工艺,确保各项电气性能指标;

  ■.设计参数合理,准确度高,伏安特性优良(1.5倍额定电压范围内,铁芯未见明显饱和的趋势,保证线形度);

  ■.结构简单,安装使用非常方便,维护简单;

  ■.采用进口环氧树脂真空浇注为主绝缘,绝缘性能优良,机械强度高,并实现了无油化,完全免除了油渗漏、污染环境和易

  燃易爆等特点。

  ■.设计参数合理,准确度高(在0.9-1.3倍额定电压下和0~100VA的二次负荷下保证准确级),性能优良,结构全理,造型美

  观;

  ■.各个部位密封性能好,在预期寿命期内不需检修或不更换部件,并具有防爆功能,属免维修型产品。

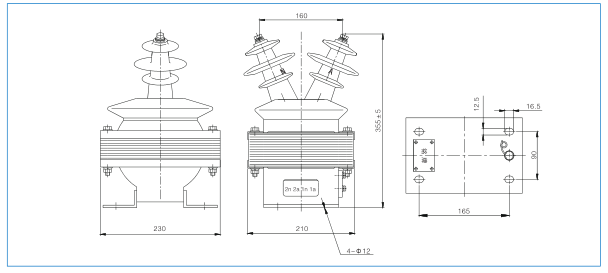

  6、安装尺寸
