一、产品主要功能与特点

　　■.抑制谐波功能：有效抑制高次谐波和涌流。

　　■.同步投切功能：响应时间快，可实现动态跟踪。

　　■.补偿方式联合：可以三相共补也可以分补。

　　■.测量功能：电压、电流、无功功率、功率因数测量。

　　■.保护功能：过流、过压、欠压、过温、断相、三相不平衡保护等。

　　■.信号功能：电容器的投切状态，过欠补状态、过欠压状态信号；保护动作类型、自诊断故障类型信号。

　　■.通信功能：电容器和控制器之间采用RS-485通信。

　　■.智能网络控制：可自动检测及跟踪系统无功的变化，自动投切电容器组。

二、产品的技术指标

　　1、 环境条件

　　■.环境温度：-40～40℃

　　■.相对湿度：40℃，20～90%

　　■.海拔高度：≤2000m

　　2、电源条件

　　■.额定电压：～220V/380V

　　■.电压偏差：±20%

　　■.工频频率：48.5～51.5Hz

　　■.功率消耗：＜0.5W（切除电容器时）

　　3、 电气安全

　　符合DL／T842—2003《压低并联电容器装置使用条件》中对应条款要求。

　　4、 测量误差

　　■..电压：≤0.5％(在80～120％额定电压范围内)

　　5、补偿方式

　　■.三相补偿

　　■.分相补偿

　　6、 保护误差

　　■.电压：≤0.5％(在80～120％额定电压范围内)

　　■.电流：≤1％

　　■.温度：±1℃

　　7、无功补偿参数

　　■.电容器投切间隔：＞10S

　　■.无功容量：单台≤40kvar(三相)、≤20kvar(分相)；

　　■.联机：≤32台

　　8、 可靠性参数

　　■.控制准确率：100％

　　■.控制容许次数：100万次

　　■.电容器容量运行时间衰减率：≤1%／年

　　■.电容器容量投切衰减率：≤0.1%／万次

　　■.年故障率：≤0.1%　　

四、产品在成套柜中的应用

　　1、低压成套柜中的应用

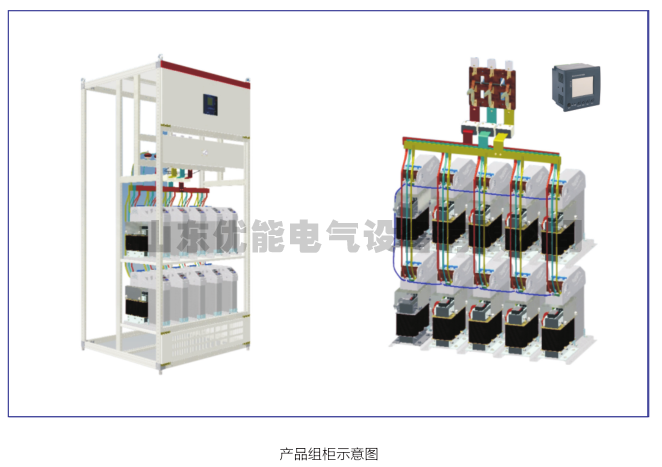

　　产品在柜体中积木式组装，如下图所示，具有电容器零投切等优异功能以及结构简洁、同样柜体可装更多电容量、生产简易、容量可调整性好、运行维护方便等特点。

       2、低压成套装置分相接线图

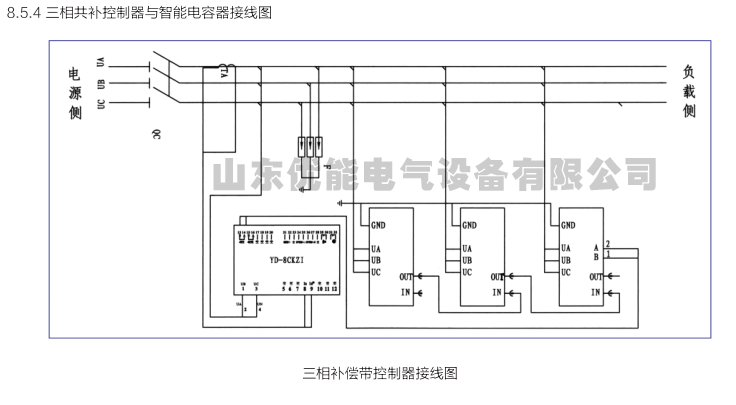

       3、三相补偿接线图
