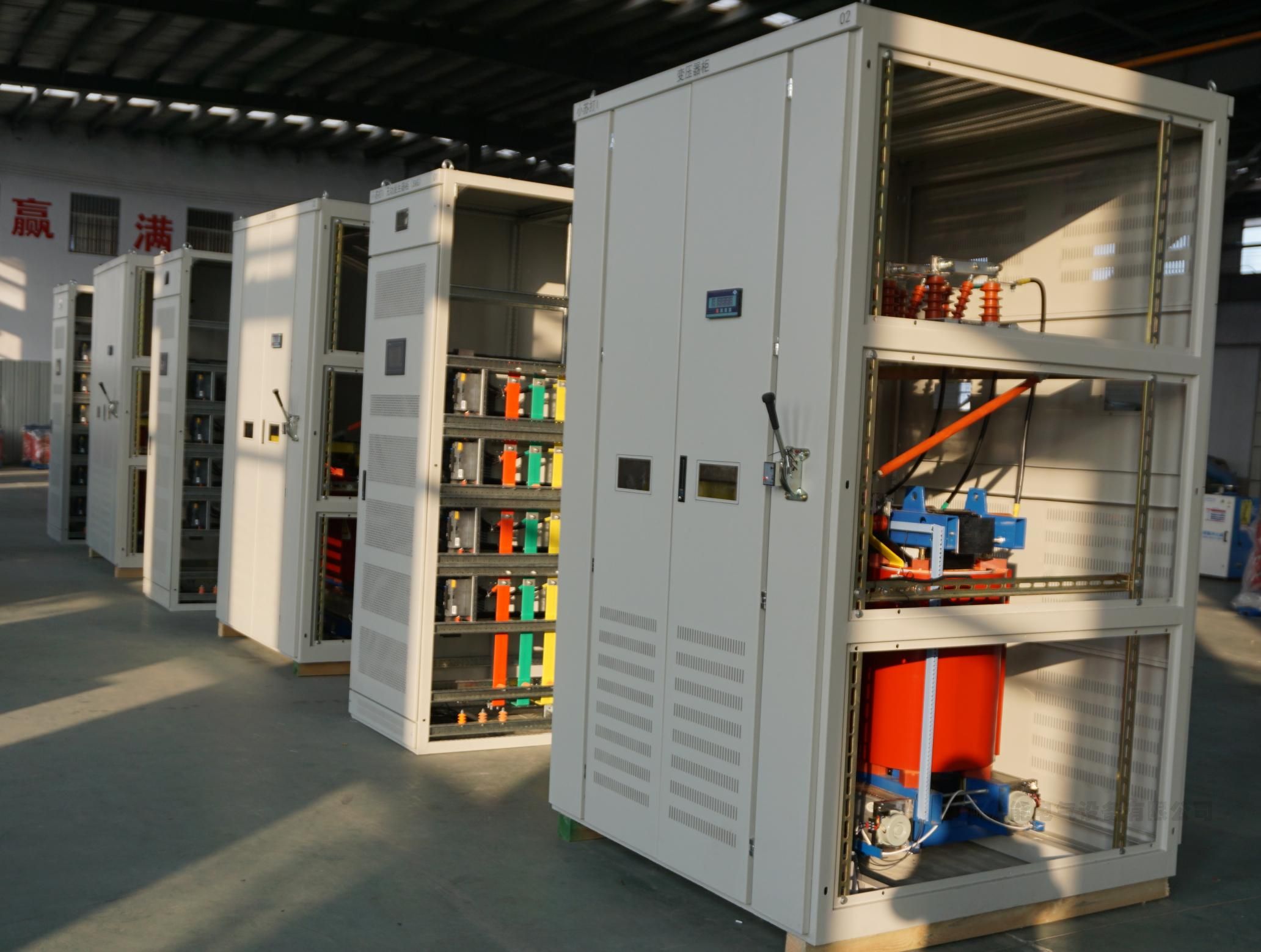

小容量400V升10KV带变压器动态补偿装置（SVG）产品简介

一、产品概述

本产品是一款集成化、紧凑型的动态无功补偿解决方案，专为需从低压（400V）升至中压（10KV）并实现动态无功补偿的工况量身设计。装置内置隔离升压变压器与先进的SVG（静止无功发生器）技术，达成“一站式”电压转换与动态补偿，尤其适用于小容量、高要求的工业与商业配电场景。

二、核心功能

· 动态无功补偿：响应时间小于5毫秒，可实时补偿系统无功功率，功率因数能够稳定在0.99以上。

· 电压转换集成：内置400V/10KV隔离变压器，降低外部设备及安装的复杂度。

· 谐波治理：可选择性配置谐波滤除功能，最高能够滤除13次以下的谐波。

· 三相不平衡调节：可自动平衡三相负载，提高供电质量。

· 智能监控：内置人机界面，能实时显示电能质量参数，支持远程通讯（RS485/以太网）。

三、工作原理

装置运用IGBT功率器件与先进的PWM控制技术，实时检测系统无功需求，通过逆变器产生与系统无功电流大小相等、相位相反的补偿电流，实现瞬时无功补偿。内置的干式隔离变压器同时完成电压升压与电气隔离，确保中压侧安全供电。

四、标准配置

1. 功率单元：IGBT模块、驱动保护电路

2. 升压系统：干式隔离变压器（400V/10KV）

3. 控制核心：DSP+FPGA双芯片控制器

4. 滤波模块：LCL滤波电路

5. 监控系统：7英寸触摸屏，具备数据记录功能

6. 保护系统：过流、过压、过热、短路等多重保护

7. 柜体结构：IP20/IP31防护等级，采用紧凑型设计

五、适用场景

六、典型应用领域

· 分布式能源接入点：光伏、风电等新能源并网点的功率因数校正

· 小型工业企业：塑料机械、小容量轧机、电焊机集群等波动负载

· 商业建筑供电：区域变电站低压侧，可改善整体供电质量

· 矿山油田设备：偏远地区小型钻探、采矿设备的供电优化

· 实验测试平台：需要清洁电源的研发测试环境

七、适用工况特点

· 变压器容量需求：50 - 500KVA

· 负载波动频繁，常规补偿方式无法满足需求

· 安装空间有限，需要集成化解决方案

· 既有400V负载，又需向10KV线路供电

· 对功率因数有严格要求（通常要求大于0.95）

八、产品优势

1. 高度集成：补偿与变压一体化设计，节省空间30%以上。

2. 快速响应：全响应时间小于等于5毫秒，能适应快速冲击负载。

3. 高效节能：自身损耗小于3%，综合节电效果显著。

4. 智能运维：具备故障自诊断功能，支持远程监控与预警。

5. 安装简便：出厂前进行预测试，现场接线即可投入运行。

九、技术参数

· 输入电压：400V ±15%

· 输出电压：10KV

· 补偿容量：50 - 300kvar（可定制）

· 开关频率：20kHz

· 冷却方式：智能风冷

· 工作温度： - 25℃～ + 45℃

让电能更纯净，让能源更高效。本装置为您提供从低压到中压的电能质量一体化解决方案，助力企业降低线损、避免力调电费、提升供电可靠性。欢迎索取详细技术资料与定制方案。
