箱式有源滤波器(APF)

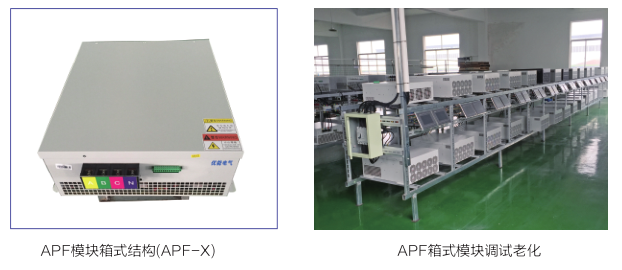

APF模块箱式结构(APF-X)
发布者:山东优能电气设备有限公司   发布时间:2018-03-23


  一、产品概述

  YN-APF型箱式有源滤波器采用基于双DSP的主控制器和模块驱动器的分层分布式控制器体系,并采用基于彩色触摸器的

  人机界面,具有动态连续平滑补偿,响应速度快,数字化、自动化、智能化、人机界面友好,控制方法灵活等特点。根据用户需求,YN-APF型系列有源滤波器装置还提供无功补偿的功能,提高功率因数,改善用户的用电质量。


  二、技术特点

  ■.响应时间快:响应时间<100us,完全响应时间<10ms;

  ■.结构更优化:内部结构为3H桥设计,散热效果好,运行稳定更高;

  ■.功率损耗低:满载时≤小于模块总容量的3%;

  ■.低噪声设计:≤65db(行业标准65db);

  ■.谐波滤除率:>95%;

  ■.功率因数>0.98。

额定容量

50A

75A

100A

柜体质量

32kg

38kg

45kg

柜体尺寸

470*550*200mm

470*550*250mm

500*640*250mm

额定电压

AC380V±15%/660V±15%/1120V±15%

电气接线

三相三线、三相四线

额定工作频率

50Hz±5%

滤波范围

2-50次谐波(可选择滤波、各次谐波补偿可分别设定

滤波程度

选定每次谐波可进行幅值补偿设定

自动限流输出功能

当负载侧的谐波电流大于装置电流时,装置将输出电流限制在额定值

过热保护

散热器温度超过65°C会自动启动风扇

欠压保护

系统电压低于Un85%,主断路器会失压保护,装置停止工作

负荷过流保护

流经负荷的电流超过阈值,装置停止工作

补偿过流保护

设备具备软件和硬件两种保护,软件保护点(电流峰值)可自行设定,一般可设定为额定电   流RS)的2倍,硬件保护点为额定电流RMS)2.3倍,当补偿电流超过保护阈值时,

设备停止,报相应故障。

系统电压保护

系统侧电压欠压阈值或者过压阈值,装置停止工作

直流电压保护

设备具备软件和硬件两种保护,软件保护点可自行设定为正常电压的1.1倍,硬件保护点为   额定电压的1.3倍,当直流电压超过保护阈值时,设备停止,报相应故障。

IGBT保护

IGBT内部温度超过108°C装置停止工作,报IGBT故障。

冲击电流

功率模块内IGBT额定电流的2倍。

滤波能力

95%

滤波效果

符合GB/T14549-93标准要求。

补偿模式

补谐波,谐波次数可选;补谐波和无功,部分型号可选。

过载能力

120%

多台运行方式

并联运行

开关频率

6.4-20KHz

响应设计

<5ms

控制算法

具有自适应能力的领域筛选矢量补偿算法

控制器

DSP

显示方式

触摸屏

通讯功能

Modbus RTU 协议,RS232 (标配)

控制连接

光纤连接,电气连接

装置功能损耗

额定满载运行时,损耗不超过3%额定功率。

保护等级

IP30

雷害等级

中雷区

污秽等级

装置应在不低于规定污染等级3的环境中使用。

冷却方式

强迫风冷

功耗

<2%

矂音

65db(A级风声

安装方式

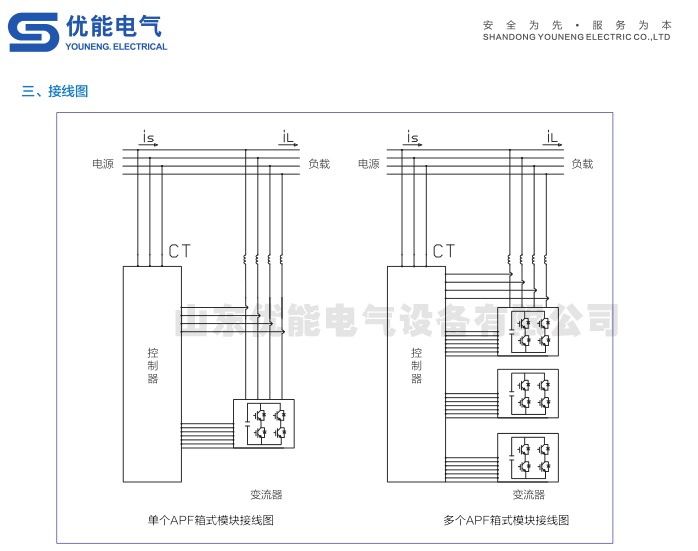

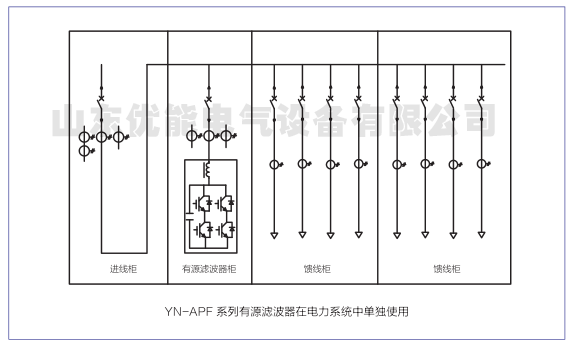

柜体为落地安装,可与相邻配电柜并联安装(等高),电缆也可从装置底部进线,箱式可根

据现场情况确定。

环境温度

-5C ~+40°C ,且24h内平均气温不高于+35C

存储温度

-20C +65C

相对湿度

室内温度在+20°C以下时15~90%,非洌露即可,在+40C时不超过50%。

海拔高度

安装海拔小于1000m

模块式有源滤波器
