一、产品概述

　　.混合型有源电力滤波器是将有源电力滤波器与LC.无源滤波器或容性无功补偿设备（TSC.等）并联应用，提高设备性价比的

　　一种有源滤波、无功补偿综合治理装置。成套装置中，无源滤波器（或电容柜）用于补偿无功、抑制固定次谐波；有源电力滤波

　　柜（YN-APF）用于滤除其它各次谐波，并能抑制可能出现的无源滤波器（或电容柜）与系统间的谐振，提高系统稳定性。

　　YN-APF.型混合型有源电力滤波器适用于低压配电网，可广泛用于谐波较大同时功率因数偏低的各种电力用户，与YN-

　　APF.型有源电力滤波柜相比具有较高的性能价格比，而且容量可以做得更大。

　　二、产品功能

　　■.滤波范围广：能滤除2-50.次的各次谐波，满足国标对配电网谐波的要求；

　　■.跟踪补偿：可以自动识别负荷整体变化及负荷谐波含量的变化而迅速跟踪补偿；

　　■.响应时间短：响应时间小于5ms；

　　■.改善系统不平衡：可消除因谐波引起的系统不平衡，在设备容量许可的情况下，可根据用户设定补偿系统基波负序和零序

　　不平衡分量。在确保滤除谐波功能的基础上有效改善系统不平衡状况。

　　■.补偿无功功率：由于有LC.无源滤波或TSC.等无源容性设备，能够对系统的无功功率进行有效补偿，提高功率因数。

　　■.抑制电网谐振：可以有效抑制其无源部分可能与电网发生的谐振，避免系统谐振的发生。

　　■.保护功能全：具备过流、过压、欠压、温度过高、测量电路故障、雷击等多种保护功能，以确保装置和电力系统安全运

　　行，并可在负荷较轻时自动退出运行，充分考虑运行的经济性。

　　■.全数字式操作：具备友好的人机接口，使得操作简便，易于使用和维护。

　　三、工作原理

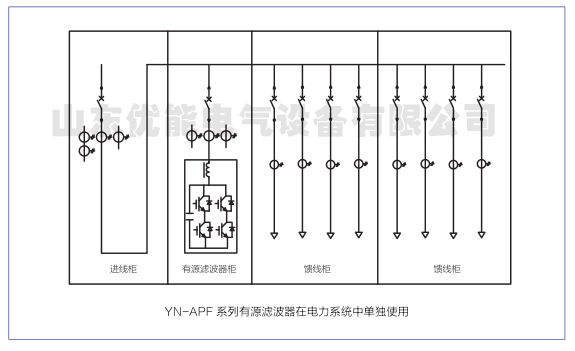

　　YN-III-APF.型混合型有源电力滤波器的工作原理如下图所示。

　　YN-APF.型混合型有源电力滤波器是成套设备，由两部分组成：有源电力滤波柜和无源部分（LC.无源滤波或TSC.等容性

　　无功补偿设备）。根据它们与系统间接线形式不同，两组CT.测量电流的位置也相应有所不同。

　　YN-APF.型混合型有源电力滤波器的无源部分负责补偿无功功率和固定次谐波，其有源部分负责补偿其它次的谐波及补偿不

　　平衡。两者配合使用，性能远远优于单纯的无源滤波，而造价又显著低于同容量的.型有源电力滤波柜，性能价格比较高。

　　四、技术参数

　　■.额定工作电压：380V/220V，50Hz

　　■.额定补偿容量：根据负荷状况进行配置，最大不超过.1000kVar.和300A谐波

　　■.整机功耗：小于容量的.2％

　　■.补偿无功功率效果：0.9.≤.cos.Φ.≤.1

　　■.抑制谐波效果：达到国标要求

　　■.额定绝缘电压：3000V.AC，2500V.DC

　　五、参照和执行标准

　　■.JB/DQ6141-86.............《低压无功功率补偿装置》

　　■.GB/T.14549-93............《电能质量公用电网谐波》

　　■.GB/T.15543-1995........《电能质量三相电压允许不平衡度》

　　■.GB12325-90.................《电能质量供电电压允许偏差》

　　■.GB/T15576-1995.........《低压无功功率静态补偿装置总技术条件》

　　六、使用环境条件

　　混合有源滤波器

　　400V 柜式结构

　　www.sdyndq.cn

　　31

　　■.安装点电压：380V/600V.±15％

　　■.环境温度：－15°C.~.＋40°C（室内型）

　　■.相对湿度：<.90%（40℃），短时允许100％

　　■.大气压力：79.5～106.6kPa（海拔2000m.以下）

　　■.使用环境无较强的振动与冲击；

　　■.使用环境无腐蚀、无爆炸；

　　■.危险的介质，无严重的霉菌存在。

　　七、规格尺寸
