动态无功补偿装置在F270密炼机上的应用方案

方案核心摘要：在690V母线上，为F270密炼机配置基于链式H桥拓扑的SVG作为动态无功补偿核心，解决密炼机负载导致的电能质量问题，实现节能、降损等目标。

一、应用背景与问题分析（F270密炼机的负载特性）：F270密炼机是橡胶/塑料行业关键设备，工作有周期性、大冲击性负载特征，功率波动大，无功需求动态变化，产生谐波，导致电压波动与闪变。传统解决方案（如接触器投切电容器组）响应慢、易过补/欠补、有谐波放大风险和投切涌流问题。

二、690V动态无功补偿装置（SVG）解决方案：

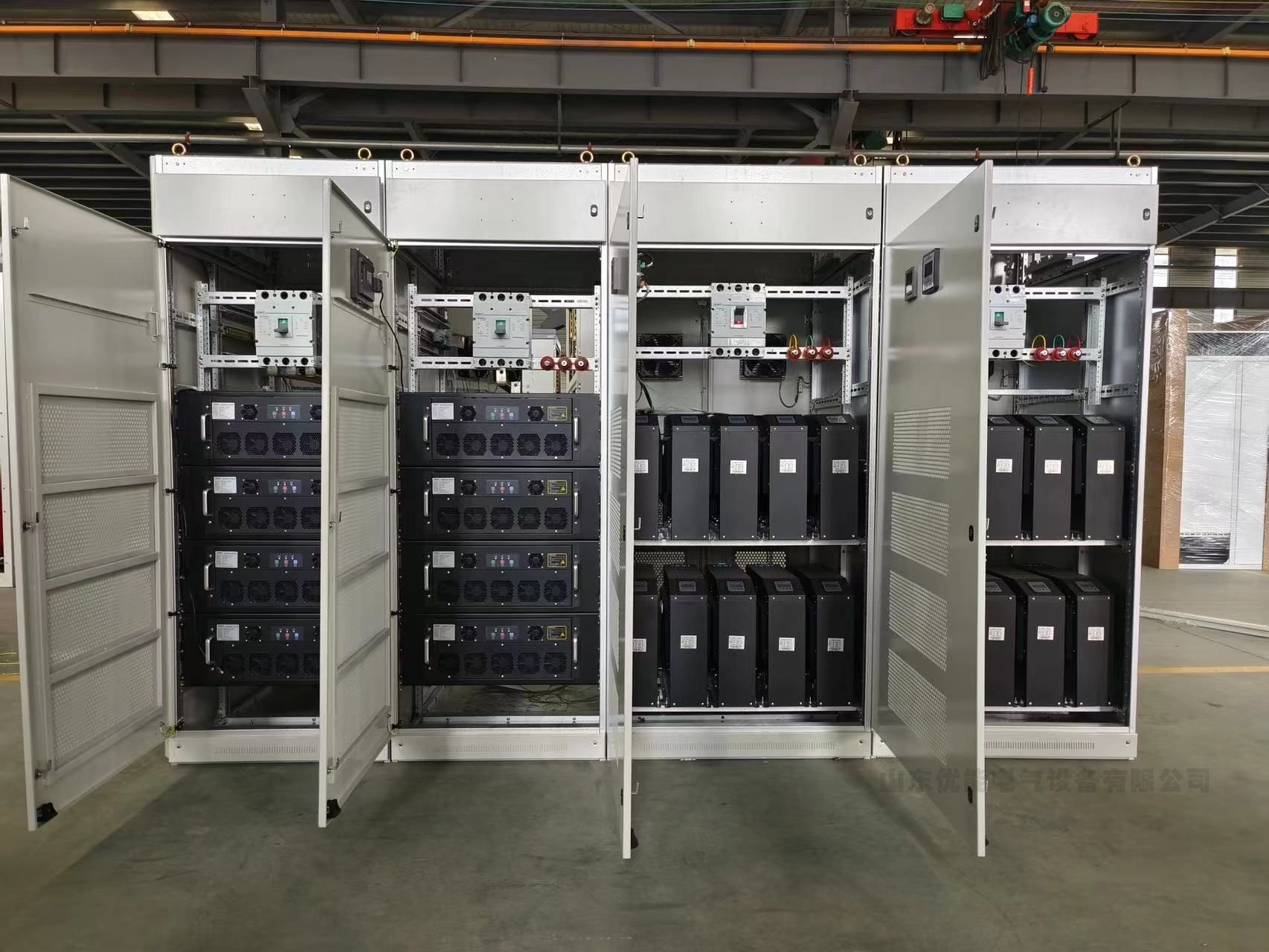

· 1. 装置选型：链式H桥SVG，拓扑适用于中高压，无需升压变压器，效率高、占地小；通过PWM控制产生无功电流实现补偿。

· 2. 核心功能与性能指标：动态响应时间<5ms，补偿精度可使功率因数稳定在0.95以上，有多种补偿模式，可进行谐波治理，THDi控制在5%以内，推荐强制风冷。

· 3. 系统配置方案：安装在F270密炼机690V进线母线上实现“就地补偿”；容量需精确计算，也可经验估算，最终由电气工程师核定；通过断路器或负荷开关并联接入690V母线；在SVG接入点安装高精度CT/PT进行测量与保护。 实时监测。保护功能：具备过流、过压等完善保护机制，并与上级断路器联锁。

三、应用效益分析

1. 显著提升功率因数，降低用电成本：将平均功率因数从0.7 - 0.8稳定提高至0.95以上，避免罚款或获奖励；降低无功电流，减少损耗，节能率2% - 5%。

2. 稳定电网电压，提升供电质量：抑制电压跌落和波动，控制电压波动率在±2%以内，治理“电压闪变”，保障其他精密设备运行。

3. 净化电网，降低谐波危害：抑制谐波，减少发热影响，延长设备寿命，减少谐波污染。

4. 释放变压器容量，提高带载能力：降低系统总视在功率，释放变压器容量，为新增负载提供余量。

5. 免维护，高可靠性：采用全固态设计，无投切涌流和机械磨损部件，基本无需维护。

四、实施方案建议步骤

1. 前期监测：在F270密炼机690V进线端进行至少一个完整工作周期的电能质量测试，记录相关数据动态波形，作为容量选型和效果验证基础。

2. 方案设计与评审：根据监测数据与SVG供应商确定最终技术方案、容量等。

3. 安装与调试：在设备停机期间安装，重点调试SVG控制策略，使其与密炼机工作周期最佳匹配。

4. 效果验证与验收：装置投运后再次进行电能质量测试，对比补偿前后数据，确认各项指标达合同要求。

五、注意事项

1. 散热与防护：SVG装置安装在通风良好、洁净区域，机柜防护等级不低于IP42，制定清灰计划。

2. 电磁兼容：确保输入/输出电缆与信号电缆分开敷设，做好接地，减少电磁干扰。

3. 品牌选择：选择在工业冲击性负载行业有大量成功案例的成熟SVG品牌。

4. 售后服务：确保供应商提供快速响应的本地化技术服务。

总结：为690V供电的F270密炼机配置链式H桥SVG动态无功补偿装置，是解决其电能质量问题的有效先进方案，投资回报周期1 - 3年，能带来经济效益，提升生产系统稳定性和可靠性，是智能制造和绿色工厂建设必备基础设施。
